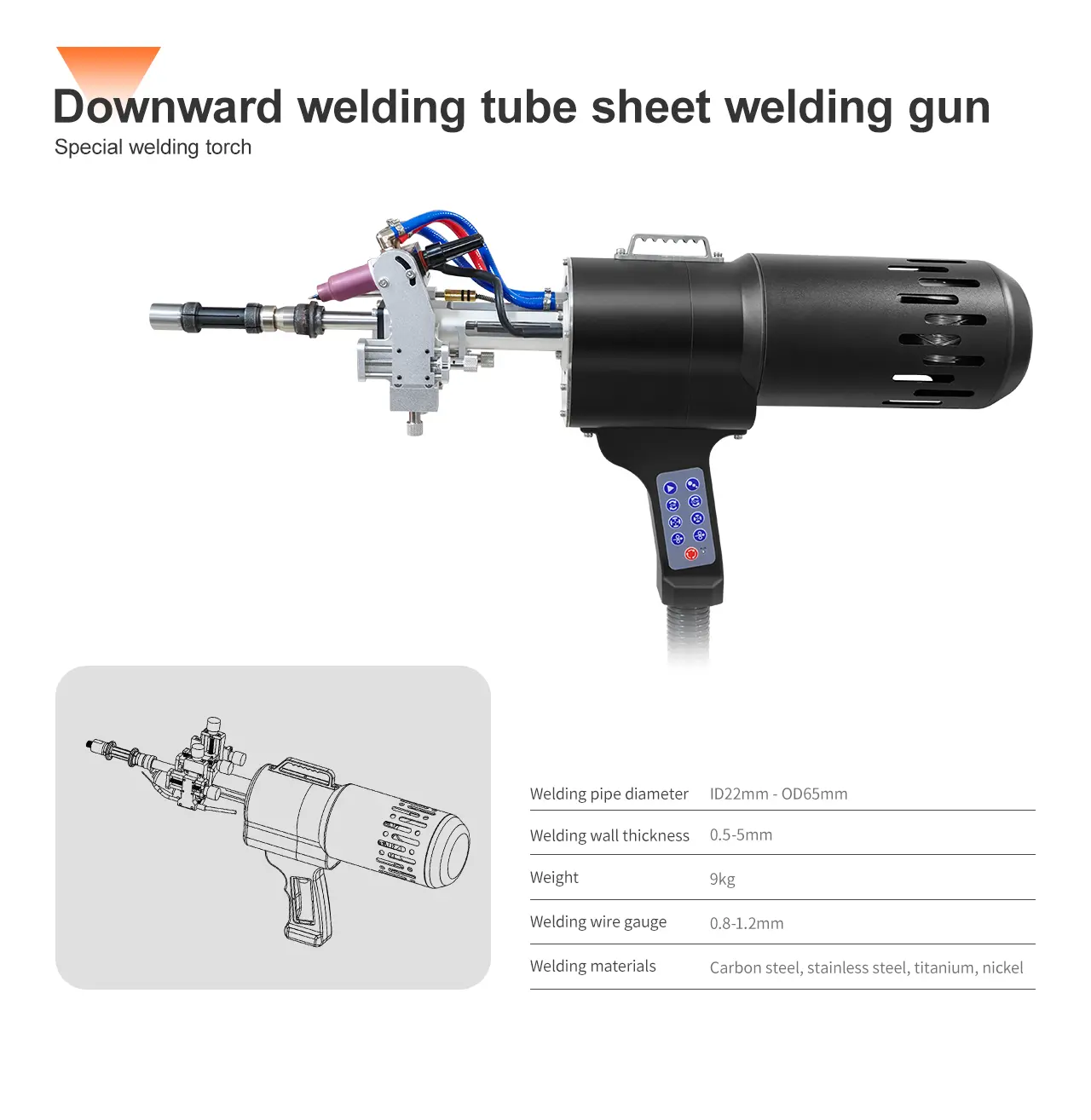

La tête de soudage TBM-65 est une tête de soudage spéciale conçue et développée pour le soudage automatique toutes positions de diverses connexions tube-feuille. La méthode d'expansion du noyau pneumatique est adoptée pour fixer le pistolet de soudage au centre du raccord de tuyau, le serrer fermement et simplifier la difficulté de l'opération de soudage.
Matériau de soudage : acier au carbone, acier inoxydable, titane, nickel, etc.
Épaisseur de la paroi de soudage : ≤5mm
Angle de réglage de la tête de soudage : 0-60
Diamètre du tuyau de soudage : 22mm-65mm
En adoptant la méthode d'expansion du noyau pneumatique, le pistolet de soudage peut être fixé au centre du raccord de tuyau, fermement serré et simplifiant la difficulté des opérations de soudage.
Convient pour le soudage d'une rallonge de tuyau de 5 à 10 mm, le nivellement de tuyau, l'auto-fusion et le remplissage de fil
La conception structurelle globale est compacte, avec une transmission interne pour l'eau et l'électricité, et aucun enroulement de conduit à 360
Circulation d'eau de refroidissement, taux de charge temporaire élevé de l'équipement ; Un processus d'assemblage serré assure un fonctionnement stable de l'équipement
Conception ergonomique optimisée, facile à utiliser, sûre et fiable
La KEPUNI TBM-65 est une tête de soudage precision-engineered optimisée pour le soudage orbital automatique toutes positions des joints de tôle tube à tube, offrant une précision et une efficacité opérationnelles améliorées dans les applications industrielles.

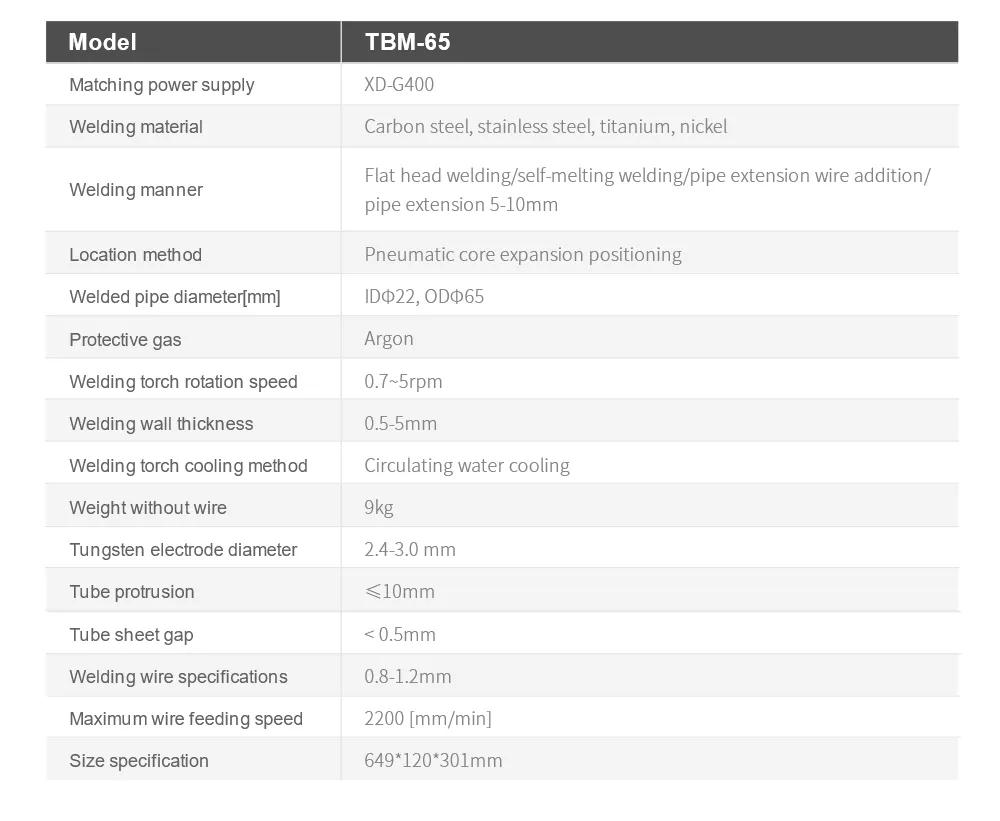

Spécifications clés :
Épaisseur de la paroi de soudage : 0.5-5mm
Angle de réglage de la tête de soudage : 0-60
Diamètre du tuyau de soudage : 22mm-65mm
Méthode de refroidissement de la tête de soudage : Refroidissement par eau circulante
Fonctionnalités avancées :
Technologie de montage central du cylindrePar rapport au cylindre traditionnel monté à l'arrière, le cylindre monté au centre peut mieux utiliser l'espace et fournir un support pour l'alimentation en fil coaxial.
Technologie intégrée d'alimentation du fil coaxial Placez la bobine de fil à l'arrière de sorte que le fil ait suffisamment d'espace dans le pistolet pour être redressé, et que le fil sorte sans se plier ni se déformer, avec une bonne stabilité.
Modules réglablesUtilisant cinq glissières et un dispositif de rotation de 60, la torche de soudage et le port d'alimentation en fil peuvent être déplacés l'un par rapport à l'autre et dans leur ensemble, et l'angle d'inclinaison de la torche de soudage peut être ajusté.
Soudage à pas étroit La conception de modules tridimensionnels réglables peut minimiser l'espacement des ponts de tuyaux à 6 mm lors du soudage de réseaux de tuyaux denses.
Applications :
Production d'énergie : soude les tubes de chaudière, les échangeurs de chaleur et les condenseurs de vapeur.
Pétrochimie : Répare la tuyauterie de processus et les cuves de réacteur.
CVC : fabrique des serpentins de refroidisseur et des joints de tube de condenseur.
En intégrant l'automatisation, les commandes de précision et la conception centrée sur l'opérateur, tout en répondant aux normes ASME Section IX et ISO 15614-1.
